Cabo divisor Y
NOTA: O texto abaixo foi concebido pensando-se em pré-escuta, mas também é aplicável para DJs que utilizam a configuração de "mixer externo" e necessitam um deck em cada lado do estéreo, ao invés de "Master" e "Headphones".
A maioria dos DJ's precisam ouvir previamente um deck em separado para que possam determinar pontos de cue e opcionalmente equiparar as batidas (se apropriado) da próxima música que intencionam tocar.
O problema é que a maioria dos laptops/notebooks possuem somente uma saída de áudio para fone de ouvido, o que é insuficiente para esta proposta porque são necessárias duas saídas de áudio separadas - uma para a saída principal (master out) e outra para seus fones de ouvido (headphones out). Alguns laptops/notebooks até possuem duas saídas de áudio para fones de ouvido, mas normalmente destinadas a compartilhamento de fones de ouvido e irão ter exatamente o mesmo sinal de áudio em ambas saídas (elas não podem ser separadas para trabalhar de modo independente).
NOTA: certifique-se para não confundir o conector de entrada de microfone ou de linha (mic/line input) com uma segunda saída para fones de ouvido.
Você precisará separar a saída para poder realizar pré-escuta. A maneira mais simples e fácil de fazer isso é usando um cabo divisor Y. Ele divide a saída estéreo do fone de ouvido em duas saídas monofônicas esquerda e direita (left/right). E com a configuração de áudio correta no VirtualDJ você poderá então conectar o sistema de amplificação em um lado (master out) e no outro lado, o seu fone de ouvido (headphones out) e então ter recursos de pré-escuta (todavia somente em mono.)
Certifique-se de comprar o tipo correto de cabo Y. Existem dois tipos comumente disponíveis. O primeiro simplesmente duplica uma saída estéreo em duas saídas estéreo, possibilitando conectar um par de fones de ouvido para dois usuários ouvirem a mesma música simultaneamente. Este tipo é inadequado para aplicações para DJs. O segundo tipo (normalmente citado como "cabo pra DJ") divide a saída estéreo em duas saídas mono. Este é o tipo que você precisa.
Quando estiver usando o cabo Y errado, você ouvirá no fone de ouvido a saída Master de um lado do fone (R por exemplo) e a saída Headphones do outro lado. E acontecerá a mesma coisa nas suas caixas acústicas (sistema de amplificação).
Para encontrar o cabo Y adequado, faça uma busca no Google por divisor jack 3,5 stereo para mono

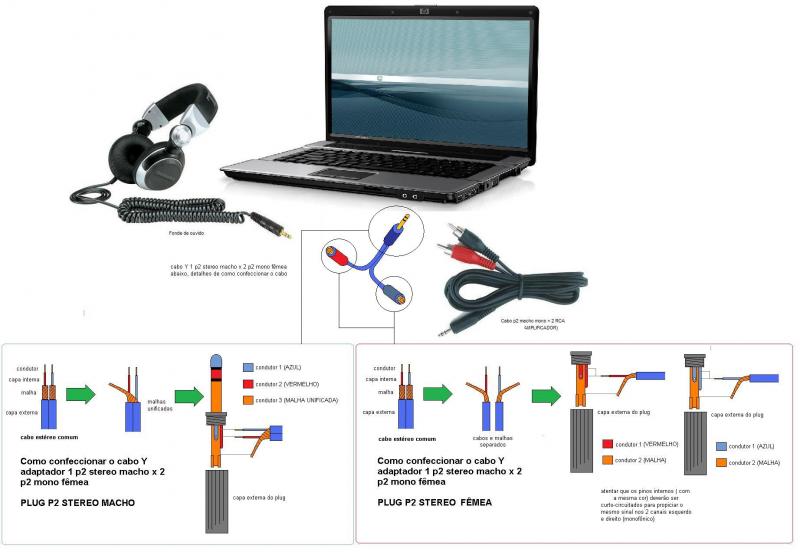

NOTA: No Brasil, o cabo Y não é tão comum de se achar mesmo em lojas especializadas, portanto segue um esquema para que você - ou um amigo habilitado em eletrônica - possa confeccionar o cabo. Clique na figura para baixar em tamanho natural.
NOTA: Observe que o conector macho p2 jack 1/8" utilizado originalmente no esquema é um conector de 3 vias (right, left, ground). Existem hoje no mercado conectores de 4 vias (right, left, mic, ground) que não devem ser usados neste tipo de ligação. Porém, conectores de 4 vias estão cada vez mais comuns no mercado, sendo padrão para smartphones. Se sua placa de som do computador possui conectores fêmea de 4 vias, isso poderá repercutir em vazamento de áudio ao tentar utilizar nesta placa um conector macho de 3 vias.
NOTA: Ao usar a opção com cabo Y você terá som monofônico. Em apresentações ao vivo, para melhor qualidade de áudio é fortemente recomendado que você utilize uma placa de som dedicada para DJs multicanal em conjunto com uma plataformas adequadas do programa para este tipo de aplicação, como VirtualDJ Basic ou full VirtualDJ Pro Full.
Sound Setup/Configuração de Áudio:
Conecte seu sistema de amplificação no lado esquerdo do divisor (normalmente branco) e seu fone de ouvido no lado direito do divisor (normalmente vermelho).
Abra o VirtualDJ e acesse CONFIG -> Sound Setup.Config.Áudio
Se você está usando as plataformas VirtualDJ Home FREE ou Broadcaster, escolha a opção Y cable.
Se você está usando as plataformas VirtualDJ Pro Basic ou VirtualDJ Pro Full, escolha o seguinte:
Inputs: None
Outputs: Headphones
Sound card: Mono Separated
No menu drop-down em frente ao box outputs, escolha Master: Left Channel / Headphones: Right Channel ou Master: Canal esquerdo / Headphones: Canal direito
No menu drop-down em frente ao box sound card, escolha a opção relativa à sua placa de som no menu drop-down.
Solução de Problemas:
Se você observar que o som da pré-escuta vaza para a saída master ou vice-versa, isso pode ser causado por personalizações de áudio habilitadas em sua placa de som, por exemplo "virtual surround".
Embora essas personalizações possam melhorar o áudio para uso geral, são inadequadas para DJs e irão impedi-lo de separar as saídas esquerda/direita.
Para resolver o problema, acesse o painel de controle da sua placa de som e certifique-se que as personalizações (simulação de ambiente e padrões de equalização) estão desabilitadasl.
E como acima citado, certifique-se que tenha o tipo correto de cabo divisor Y.
