Forum: Portuguese Forum

Topic: como ligar toca discos/cd players no sistema timecode - M-Audio Fast Track Pro [FECHADO] - Page: 1

This part of topic is old and might contain outdated or incorrect information

Não estou conseguindo ligar meus equipamentos...

. toca discos numark 1610

. mixer numark im1

. placa fast track pro

. note sony vaio

. vinil timecode serato

Posted Wed 14 Mar 12 @ 5:55 am
Existem muitos fatores que envolvem o bom funcionamento do sistema timecode, e isso pode mudar de sistema para sistema, de acordo com o hardware em uso. Por isso os ajustes devem ser feitos pelo usuário, de modo personalizado, que deve adaptar sistema+programa+hardware para funcionarem com perfeição.

Não temos um tutorial específico para seu DJ setup, mas verifique o link abaixo. Nele juntei todas as informações que pude a respeito deste tema. E espero que possa ajudá-lo a atingir seu objetivo.

http://www.virtualdj.com/homepage/Speedy53/blogs/4302/Entendendo_e_Configurando_TIMECODES.html

vou testar de qualquer forma, obrigado!

Tentei conforme exemplos mas não consegui sinal;

- liguei os toca discos na parte de traz da placa, (rca) e na frente deveria ser o mixer? mas qual o tipo de cabo? minha dúvida é onde ligar o mixer...

Acho que você não está conseguindo diferenciar entradas e saídas da sua placa de som... INPUTS significa entradas, OUTPUTS significa saídas. Os toca discos são ligados nas ENTRADAS e o mixer é conectado às SAÍDAS. Conhecer seu equipamento é fundamental para ter sucesso no processo... se você não cumprir este requisito, a falha será consequencia inevitável.

Seus toca discos dever ser conectados às entradas (inputs) da Fast Track Pro. As entradas da Fast Track então na parte FRONTAL da placa de som, tratam-se das entradas 1 e 2. A entrada 1 será usada para um toca-disco e a entrada 2 para outro toca disco. Tratam-se dos 2 conectores onde se lê "Mic/Inst". Uma vez que seus toca-discos tem plugs RCA macho, use um adaptador RCA fêmea x plug P10 (TRS) macho stereo para cada toca discos, mostrado na figura abaixo. Não use adaptadores XLR.



Cabe observar que as entradas da placa de som são chaveadas, ou seja, podem ser utilizadas com equipamento cujo nivel de sinal de saída seja LINE balanceado (+4) ou LINE não-balanceado (-10). Uma vez que seus toca discos possivelmente possuem nível de saída phono (-2,5) talvez você tenha que usar o ganho da placa no máximo ou utilizar um adaptador de sinal phono > LINE não-balanceado para sensibilizar corretamente as entradas da placa de som. Caso seu toca-discos possua saídas LINE não-balanceadas, basta conectar diretamente às entradas da placa.

Os saídas da placa ficam na parte TRASEIRA. Os plugs RCA 1&2 fêmea correspondem ao sinal da entrada 1 e os plugs RCA 3&4 correspondem ao sinal de entrada 2. Cada saída deve ser conectada a um canal diferente do mixer. Exemplo: saída 1&2 no canal 1 do mixer, nos plugs RCA L+R. A sensibilidade de entrada do canal do mixer deve ser definida em LINE. A conexão é feita com um cabo 2 RCA mono x 2 RCA mono simlpes.

deu certo, consegui o sinal, mas mas ainda não ficou 100%, fica aparecendo a mensagem de erro de drive, tenho os 2 cds originais da placa, e baixei o drive de conectividade dj do site da m-audio, devo instalar todos ou um especifico?

Pena que você não quis escrever qual era o erro... se soubesse o quanto isso é importante para solucionar um problema, teria escrito...

Se você fez as configurações corretas e minha pesquisa sobre sua placa estiver correta, provavelmente você está tendo o erro “ASIO error: Not enough channels”... e tudo que escrevi abaixo se baseia nesta hipótese, portanto desconsidere se não for este o caso.

Como diz o texto, você não tem canais de entrada suficientes para timecode. O VirtualDJ só encontrou uma entrada estéreo (2 entradas mono).

Como já li várias vezes que a Fast Track Pro tem 4 entradas, achei estranho que isso tivesse ocorrido, então fui direto ler o manual da placa. Eis um trecho do manual da Fast Track Pro que me deixou MUITO decepcionado... e não tem nada a ver com drivers!

Configurations
At 16-bit operation, the Fast Track Pro operates as a four-in, four-out device at a maximum sample rate of 48kHz, with analog and digital
inputs available:
< Analog Input 1 & 2 and S/PDIF input
< Analog Output 1 & 2 (available on both TRS and unbalanced Outputs 1 and 2)
< S/PDIF Output (mirrored at unbalanced Outputs 3 and 4)



Como escrevi no meu tutorial, você precisa de uma interface 4in x 4out para utilizar timecodes com 2 geradores de sinal (toca-discos ouo CD players).

O trecho do manual da Fast Track Pro acima citado explica que a placa de som é uma placa 4inputs x 4outputs quando em 16bit, mas com um detalhe: 2 entradas mono e 1 entrada stereo SPDIF. As entradas são as entradas analógicas 1 e 2 e a entrada SPDIF digital stereo. A entrada SPDIF está na traseira da placa e é uma entrada stereo, e as entradas frontais 1 e 2 são mono. Ou, seja tem 4 entradas, mas a entrada SPDIF é um estorvo no nosso caso, pois ela aceita somente sinal digital SPDIF e seus toca discos tem saída analógica.

Para timecodes, o VirtualDJ necessita uma placa de som 4in x 4out pra timecodes, mas para usar 2 equipamentos obrigatoriamente tem que ser 2 entradas stéreo analógicas. E a Fast Track tem 2 entradas analógicas e duas entradas digitais, o que dificulta o uso dos 2 toca discos simultanemante. Você precisaria de um conversor line in RCA analógico stereo > SPDIF digital RCA para usar esta entrada digital, o que acredito ser algo que dificulte muito sua utilização pois não achei nada parecido com isso no Google.

Ou seja, pelo jeito tanto a Fast Track Pro quanto a Fast Track Ultra tem limitações severas no uso com sistemas timecode.

Mas isso não significa que a mesma não possa ser utilizada, porém somente um aparelho poderá ser ligado.

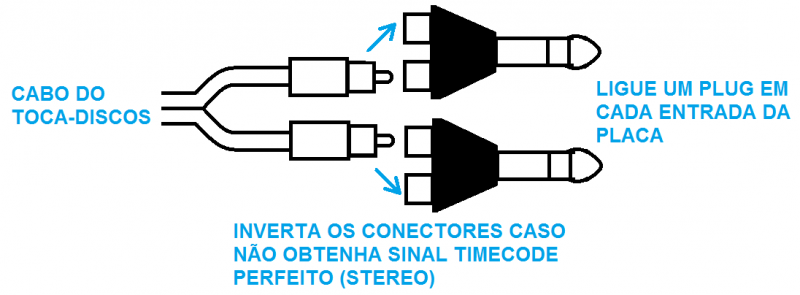

Para usar os adaptadores que indiquei no post anterior, conecte um dos seus toca discos à placa conforme diagrama abaixo:



Mas preferencialmente, seria interessante usar adaptadores mono como o da figura abaixo.

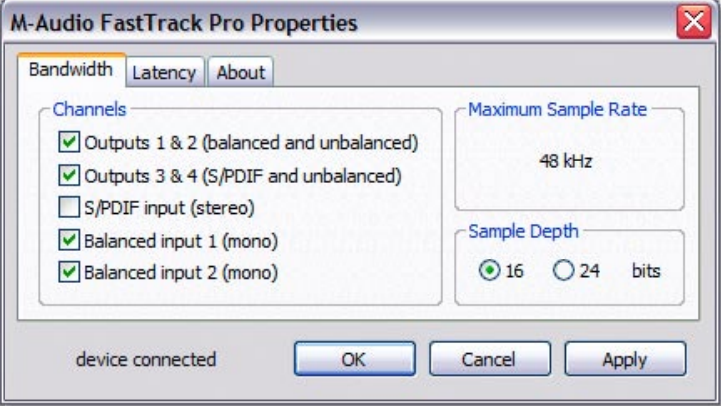

Com VirtualDJ fechado, acesse o gerenciador da placa e proceda conforme abaixo:


Mantenha os botões das entradas para nível LINE.

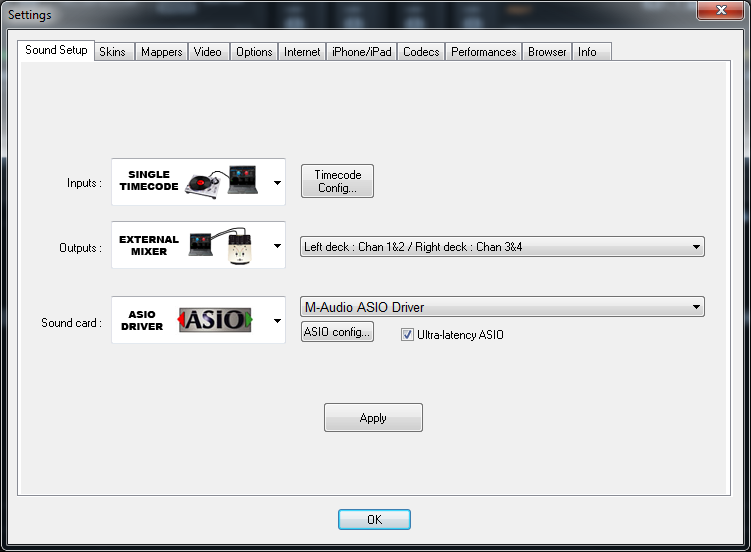

E agora no VirtualDJ, configure como abaixo:


Desta maneira, somente um dos seus toca discos controlará o programa. O toca-disco irá controlar sempre o deck ATIVO, ou seja, o deck selecionado para pré-escuta.

Creio que é a única maneira de utilizar sua placa para timecodes, exceto você ache o tal conversor que citei. Com este conversor, você poderá ligar o segundo toca discos na entrada SPDIF e usar TIMECODES no box INPUTS do sound setup do programa.

MAS EU POSSO ESTAR ERRADO SOBRE O QUE ESCREVI ACIMA...

Pode ser que eu esteja errado e, contrariando todas as informações que achei, as entradas frontais 1 e 2 sejam estéreo... o que será ótimo no seu caso.

Caso você queira fazer um teste para confirmar minha hipótese, você pode ligar um toca-discos a cada entrada com os adaptadores indicados no tópico anterior e habilitar além das entradas 1 e 2 como orientado na figura do gerenciador da placa, também as entradas SPDIF clicando sobre ela no gerenciador. Ao habilitar as 4 entradas, possivelmente não ocorrerá o erro “not enough channels” quando você abrir o VirtualDJ.

Mas lembre-se que você estará ligando um equipamento stereo em uma entrada supostamente mono.

Configure o programa normalmente e acesse timecode config > DBUG.

Caso eu esteja errado, você obterá um sinal estéreo perfeito 100% nas duas janelas do timecode config (você verá uma forma de onda senoidal com duas fases, uma vermelha e e outra verde).

Mas se eu estiver certo, você terá 0% de qualidade de sinal e verá somente as duas fases verde e vermelha, porém em uma só janela de configuração. A qualidade de sinal 0% se deve ao fato do sinal timecode estar fora de fase (o programa estará “escutando” um lado - left - do sinal que estiver tocando no toca-discos 1 e outro lado - right - do sinal do toca discos 2... se você parar um dos 2 toca-discos possivelmente só terá uma fase no grafico, verde ou vermelha).

OUTRO JEITO DE ROTEAR O SEGUNDO SINAL TIMECODE PARA O VIRTUALDJ

Como você usa vinis, é muito provável que ao conectar seu toca discos a uma entrada de qualquer outra placa de som - pode ser a entrada WDM comum - você consiga usar os 2 toca-discos. Placas WDM tem latência alta, mas pode ser o suficiente para interpretar seu sinal e conseguir um desempenho decente.

Há que se registrar que isso seria uma solução bem experimental, teria que fazer um teste para ver se é viável...

Seria necessário usar o Advenced Audio Config do VirtualDJ 7 para fazer isso, eis como ficaria:



No exemplo usei como entrada para timecodes a entrada de microfone de minha placa IDT. Você pode usar qualquer entrada stereo de qualquer placa de som.

Não sei se fiz alguma coisa errada, pois mudei tantas vezes as configurações para tentar algum sinal que me perdi, mas uma coisa é certa, em hipótese alguma consegui sinal do 2° toca disco, então acho também que só dá pra ligar um mesmo...gostaria de saber o que é mais viável;
você poderia me indicar algum mixer com interface, estava pensando em adquirir outra placa (maya 44) talvez, mas estou querendo comprar um mixer com mais canais pra ligar o meu cd também, se puder me indicar algum... estive pesquisando e são bem caros os mixers com placas de audio. se puder ajudar...

Eis os únicos mixers que conheço com interface para timecodes:

Denon DN-X600
Denon DN-X1600
Korg ZERO 4
Reloop IQ2-MIDI
Reloop RMX40-MIDI
Allen&Heath Xone:3D
Allen&Heath Xone:4D
Allen&Heath Xone:DB4
Pioneer DJM-900 Nexus

Todos ele tem 2 pontos em comum: preço alto e dificuldade em achar no Brasil. Acredito que o mais viável seria a solução convencional, ou seja, uma interface separada do mixer.

Mas eu lembro que a relação acima não foi obtida a partir de testes, e sim de pesquisas realizadas na internet. Portanto recomendo que, assim que você definir qual deles adquirir, estude o manual do equipamento em detalhe. Assim tentamos evitar o ocorrido com a Fast Track Pro.

American Audio Versaport . Interface De Audio ma com 4x4, essa interface é boa, ou a maya 44 é melhor?

Não posso opinar pois nunca usei nenhuma delas. Abra um novo tópico e colha opinião de outros usuários.

você poderia me indicar uma interface ou controladora o que funcione legal, mesmo a controladora caso seja mais em conta vou usar as pick ups... se puder me ajudar, obrigado.

Indico as que já usei: interface ESI U46DJ ou controladora Hercules MK2.

posso ligar 2 dj tech usolo mk2 ao virtual dj com uma esi u46?

Sim. Clique aqui para acessar um tutorial completo sobre sistema timecode.

como crio outro topico?

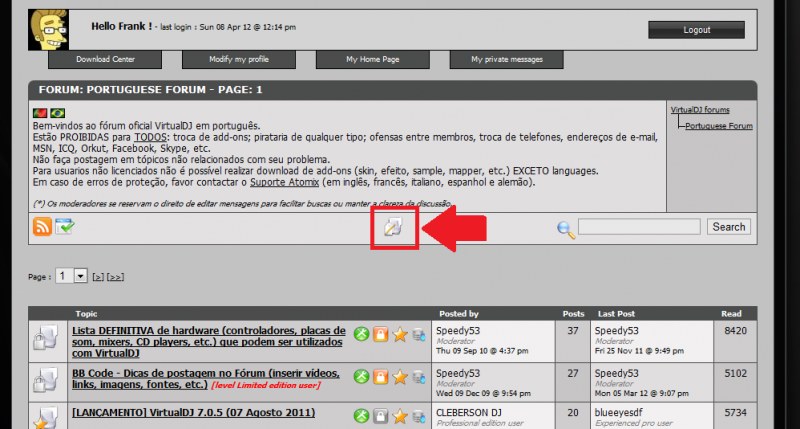

Veja como criar um tópico na figura abaixo, basta clicar no símbolo indicado.

Boa tarde pessoal estou com problemas para configurar meus aparelhos e andei dando uma olhada no forum e não consegui resolver meu problema.

Equipamentos

par de cdj 200 pioneer
mixer auto djm-4
m-audio fast track pro
virtual dj full versão 7

Bom então configurei como manda nos topicos o virtual dj, configurei as saidas de todo jeito da m-audio e mesmo assim o problema persiste...é o seguinte eu obtenho 100% de qualidade e 0 daquele numero que fica variando la em cima em uma cdj...ja na outra nunca consigo fazer com que ela fique assim...sempre fica com qualidade baixa e o numero la em cima no -200...se eu clicar em inverter stereo ela fica 100% qualidade com numero 0 mas a outra passa a ficar com -200...sem contar que se deixar configurado assim eu do play na cdj de 100% de qualidade, beleza a musica começa a rodar...se eu der play na outra ao inves de tocar a musica do outro lado a mesma que estava tocando começa a voltar para tras...ou seja so estou conseguindo configurar um lado dos deck e mesmo assim ainda está atrapalhado...
ja verifiquei as ligações usando os IN da frente, os IN traseiros, os OUT rca, os OUT p10, os drivers, versões do virtual e nada...nada nada que eu faça não consigo fazer com que cada cdj fique no seu deck certo para reproduzir com 100% de qualidade.

Alguem pode me ajudar a resolver este problema ?

A M-Audio Fast Track Pro só tem uma entrada stereo. Ela não tem entradas suficientes para uso com timecodes. Veja que escrevi sobre isso logo acima, num post de 20/04/12 @ 10:08.
O máximo que conseguirá fazer é controlar um só deck, ou utilizar somente um CDJ para controlar os 2 decks alternadamente. Se você viu com atenção a parte de "interfaces" no tutorial que citei nos tópicos acima, verá esta observação.

Qual a maneira correta de gravar o cd de time code, não estou conseguindo que o sinal chegue no virtual, uso uma Maya44, mixer BeringherVMx200, CDJ Denon DNS1000, mas acho que o problema é na gravação do cd
